matplotlib-基础知识

Posted by Hilda on July 27, 2025

为了画图时正确显示中文以及负号:

1
2
3
import matplotlib.pyplot as plt
plt.rcParams["font.sans-serif"] = ["SimHei"]
plt.rcParams["axes.unicode_minus"] = False   # 解决负号显示的问题


在数据分析与机器学习中,数据可视化是理解数据、发现模式、验证假设和展示结果的强大工具。一张制作精美的数据图片,可以展示大量的信息,真正做到“一图顶千言”。

Matplotlib 是 Python 最著名的绘图库,它提供了一整套 API,十分适合绘制各种图表,并允许用户精细地控制图表的每一个属性,如字体、标签、范围、颜色、线型等。

安装 Matplotlib:

您可以使用 pip 命令轻松安装 Matplotlib:

1
pip install matplotlib -i https://pypi.tuna.tsinghua.edu.cn/simple

Matplotlib 是一个 Python 的 2D 绘图库,它能够在交互式环境中生成出版质量级别的图形。通过 Matplotlib 这个标准类库,开发者只需要几行代码就可以实现生成绘图,如折线图、散点图、柱状图、饼图、直方图、组合图等数据分析可视化图表。它不仅功能强大,而且高度可定制,是数据科学家和研究人员的首选工具之一。


本部分将介绍 Matplotlib 的基本绘图流程和核心组件,包括图形的创建、坐标轴的设置、网格线、刻度、标签和标题的控制。

1.入门图形绘制

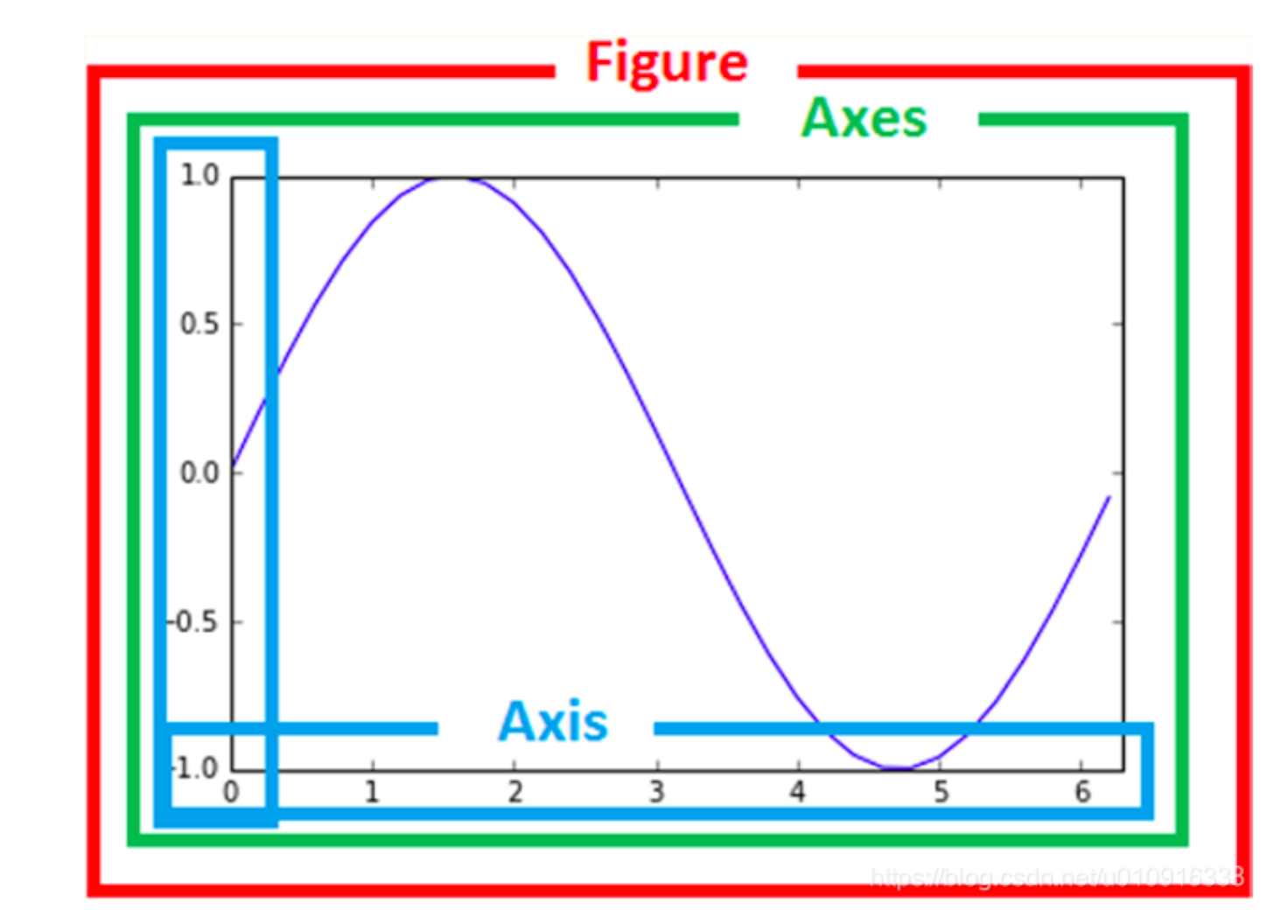

在 Matplotlib 中,所有的绘图都是在一个 Figure(图形)对象上进行的,而实际的绘图区域则位于 Axes(坐标系)对象中。理解 Figure 和 Axes 的概念是掌握 Matplotlib 的关键。

image-20250727002308533

  • 核心概念:Figure 和 Axes
    • Figure (图形):可以理解为一张白纸或一个窗口,它是所有绘图元素的顶层容器。一个 Figure 可以包含一个或多个 Axes。
    • Axes (坐标系):是实际进行数据绘图的区域。它包含 x 轴、y 轴、刻度、标签、标题等。通常,我们的大部分绘图操作都是在 Axes 对象上进行的。
  • plt.figure():创建图形
    • 讲解与原理: plt.figure() 用于创建一个新的 Figure 对象。如果您不显式创建,Matplotlib 会在第一次调用绘图函数时自动创建一个默认的 Figure 和 Axes。
    • 参数:
      • figsize: (width, height) 元组,指定图形的宽度和高度(单位为英寸)。
      • dpi: 每英寸点数,用于控制图形的分辨率。
      • facecolor, edgecolor: 背景颜色和边缘颜色。
    • 拓展:
      • 在 Jupyter Notebook 或其他交互式环境中,每次调用 plt.figure() 都会创建一个新的空白图。
      • 通过获取 Figure 对象,可以对其进行更高级的操作,如保存、调整大小等。
    • 应用场景: 当需要在一个窗口中绘制多个独立的图表,或者需要精确控制图表尺寸和分辨率时。
  • plt.plot():绘制线形图
    • 讲解与原理: plt.plot() 是 Matplotlib 中最基本的绘图函数之一,用于绘制 2D 线形图。它接受 x 坐标和 y 坐标作为输入,将这些点连接起来形成线。
    • 原理: plot 函数将输入的 x, y 数据点转换为屏幕坐标,并根据指定的线型、颜色等属性绘制像素。
    • 参数:
      • x, y: 数据点的 x 和 y 坐标。

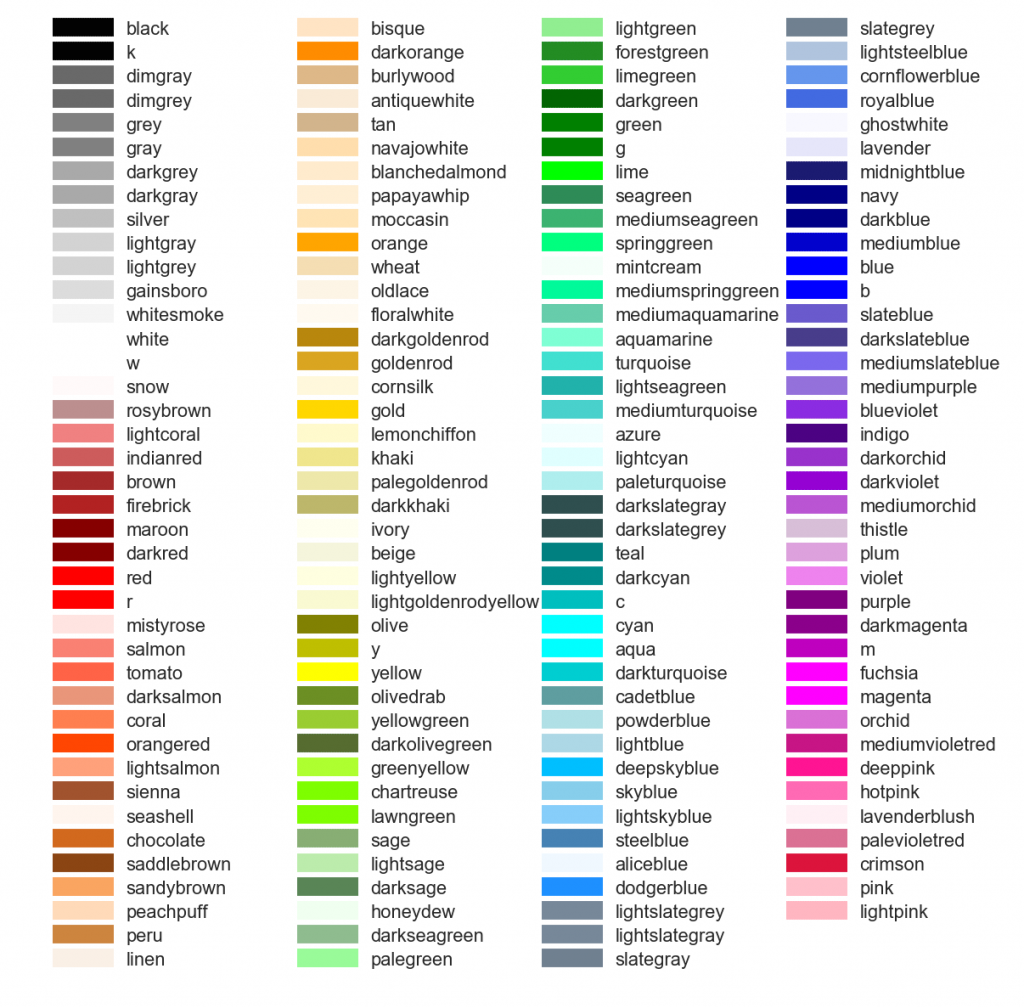

      • color / c: 线的颜色。
      • linestyle / ls: 线的样式(如 ‘-’, ‘--’, ‘:’, ‘-.‘)。
      • linewidth / lw: 线的宽度。
      • marker: 数据点的标记样式(如 ‘o’, ‘s’, ‘^’, ‘*‘)。
      • alpha: 线的透明度(0.0 到 1.0)。
    • 拓展:
      • 绘制多条线: 可以多次调用 plt.plot() 在同一个 Axes 上绘制多条线。
      • 快捷参数: 可以将颜色、线型、点型组合成一个字符串参数,如 'bo--' 表示蓝色圆点虚线。
    • 应用场景: 展示时间序列数据趋势、函数曲线、数据点之间的关系等。
  • plt.grid():设置网格线
    • 讲解与原理: 网格线可以帮助用户更精确地读取图表上的数值。plt.grid() 用于在坐标系中添加网格线。
    • 原理: Matplotlib 会根据当前的刻度位置自动生成网格线。
    • 参数:
      • b: 布尔值,是否显示网格线(已废弃,推荐使用 True/False)。
      • linestyle / ls: 网格线的样式。
      • color / c: 网格线的颜色。
      • alpha: 网格线的透明度。
      • axis: 指定网格线应用于哪个轴 (‘x’, ‘y’, ‘both’)。
    • 拓展:
      • 可以单独控制 x 轴或 y 轴的网格线。
      • 在数据密度较高或需要精确读数的图表中,网格线非常有用。
    • 应用场景: 科学绘图、数据分析报告等需要精确数值参考的场景。
  • plt.axis() / plt.xlim() / plt.ylim():设置坐标轴范围
    • 讲解与原理: Matplotlib 会根据数据自动调整坐标轴的显示范围。但有时我们需要手动设置这些范围,以突出特定区域或保持多图之间的一致性。
    • plt.axis([xmin, xmax, ymin, ymax]) 同时设置 x 和 y 轴的范围。
    • plt.xlim([xmin, xmax]) 仅设置 x 轴的范围。
    • plt.ylim([ymin, ymax]) 仅设置 y 轴的范围。
    • 原理: 这些函数会修改当前 Axes 对象的 x 和 y 轴视图限制。
    • 拓展:
      • 自动调整: 如果不设置,Matplotlib 会自动选择合适的范围。
      • 反转轴: 可以通过设置 xmax < xminymax < ymin 来反转坐标轴。
    • 应用场景: 放大图表中的特定区域、统一多个子图的坐标轴范围以便比较、排除异常值对视图的影响。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
x = np.linspace(-4, 2 * np.pi, 100) # 100个点
y_sin = np.sin(x)
y_cos = np.cos(x)

# 调整图形尺寸
plt.figure(figsize=(9, 6)) # 单位:英寸

# 绘制线形图
plt.plot(x, y_sin, color="blue", linestyle="-")
plt.plot(x, y_cos, color="red", linestyle="--")

# 网格线
plt.grid(linestyle="--", color="grey", alpha=0.4, axis="both")

# 设置坐标轴
plt.axis([-4, 4, -1.2, 1.2])

# 添加图例
# plt.legend()

# 添加标题和轴标签
plt.title("正弦波和余弦波")
plt.xlabel("X轴")
plt.ylabel("Y轴")

#  自动调整子图参数,填充整个图像区域
plt.tight_layout()
plt.show()

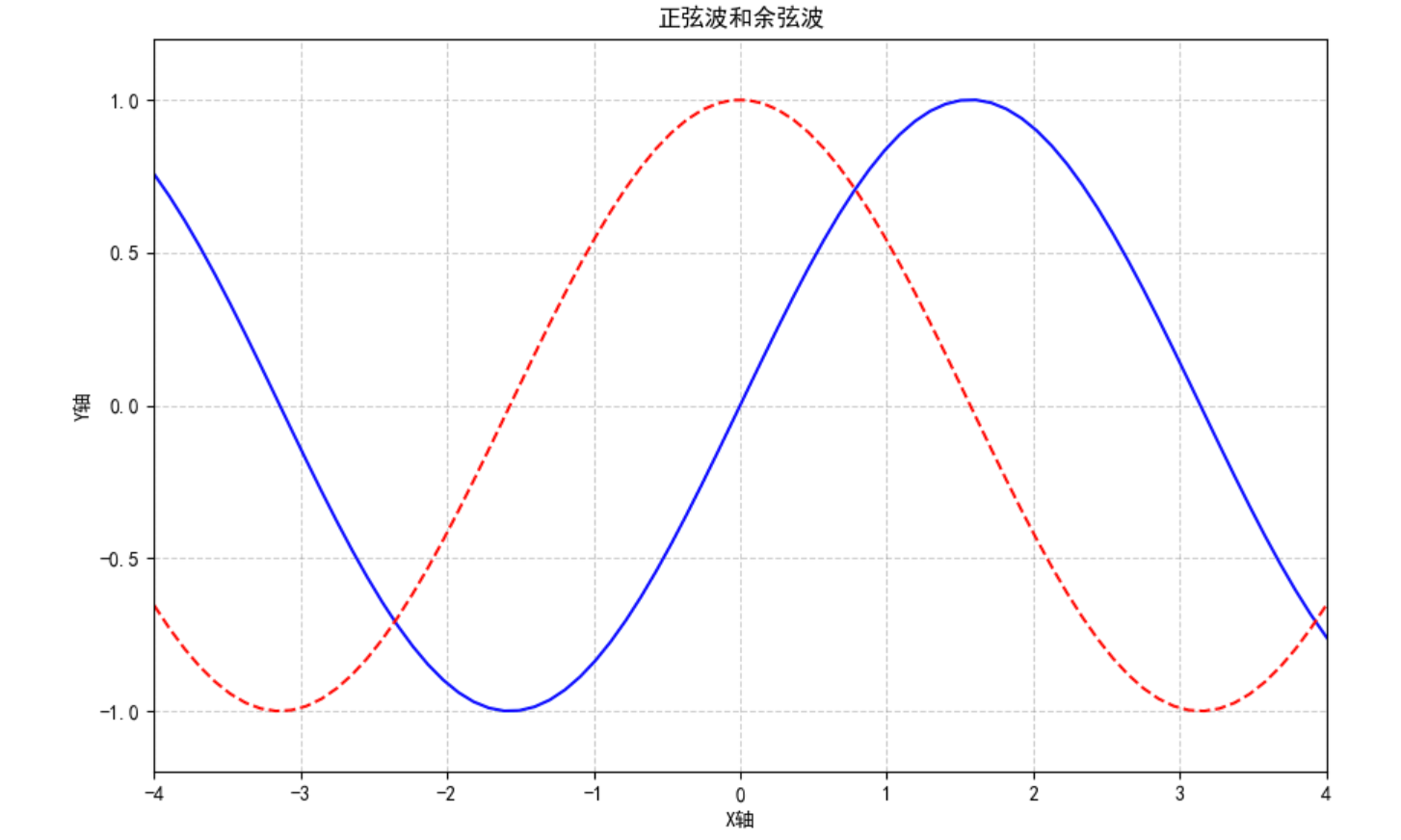

image-20250727123625261

选择题:

  1. 在 Matplotlib 中,以下哪个是实际进行数据绘图的区域? A) Figure B) Canvas C) Axes D) Plot

答案:C,Figure 是顶层容器,Axes 是实际绘制数据(包含坐标轴、刻度等)的区域。

  1. 要在一个 plt.plot() 调用中同时设置线的颜色为红色、线型为虚线、点型为圆形,以下哪个参数组合是正确的?

    A) color='red', linestyle='--', marker='o'

    B) 'ro--'

    C) color='red', ls='--', marker='circle'

    D) A 和 B 都正确

答案:D,A 是使用独立参数设置,B 是使用快捷字符串参数。两者都正确。

编程题:

  1. 绘制函数 \(y=x^2 在\)x in [−5,5] 范围内的线形图。设置图表尺寸为 8x5 英寸,并添加绿色虚线网格线。将 x 轴范围设置为 [−6,6],y 轴范围设置为 [0,30]
1
2
3
4
5
6
7
8
# np.set_printoptions(suppress=True)
x = np.linspace(-6, 6, 200)
y = pow(x, 2)
plt.figure(figsize=(8, 5))
plt.plot(x, y)
plt.grid("g--")
plt.axis([-6, 6, 0, 30])
plt.show()

image-20250727124208685

使用 np.linspace 生成 x 值,计算 y 值。plt.figure 设置尺寸,plt.plot 绘制曲线。plt.grid 添加网格线并设置样式。plt.xlimplt.ylim 设置坐标轴范围(或者用plt.axis([xmin, xmax, ymin, ymax]))。

2.坐标轴刻度、标签、标题

图表的刻度、标签和标题是传达图表信息的重要组成部分。它们使得图表更具可读性和专业性。

  • plt.xticks() / plt.yticks():设置 x 轴和 y 轴刻度

    • 讲解与原理: 这些函数用于手动指定坐标轴上刻度线的位置。默认情况下,Matplotlib 会自动选择刻度位置,但有时我们需要在特定位置显示刻度,例如在数学函数图中显示 pi 的倍数。
    • 参数:
      • ticks: 一个列表或数组,指定刻度线的位置。
      • labels: 一个列表或数组,指定每个刻度线对应的标签文本。如果未提供,则使用 ticks 的值作为标签。
      • fontsize: 标签的字体大小。
      • rotation: 标签的旋转角度。
      • ha / horizontalalignment: 标签的水平对齐方式。
      • color, fontweight, fontfamily 等字体属性。
    • 拓展:
      • LaTeX 语法: 在标签中使用 r'$\frac{\pi}{2}$' 这样的原始字符串和 LaTeX 语法,可以渲染出漂亮的数学公式。需要确保 Matplotlib 配置支持 LaTeX(通常默认支持,但复杂公式可能需要安装 TeX 发行版)。
      • 刻度格式化: 可以使用 matplotlib.ticker 模块进行更复杂的刻度格式化,例如百分比、货币等。
    • 应用场景: 数学函数绘图、时间序列图中每年的开始、自定义分类轴等。
  • plt.xlabel() / plt.ylabel() / plt.title():设置坐标轴标签和标题

    • 讲解与原理: 这些函数用于为 x 轴、y 轴和整个图表添加描述性文本。

    • 参数:

      • label: 标签文本。
      • fontsize: 字体大小。
      • color: 字体颜色。
      • fontweight: 字体粗细。
      • rotation: 标签旋转角度(ylabel 默认垂直)。
      • horizontalalignment / ha: 水平对齐方式。
      • verticalalignment / va: 垂直对齐方式。
    • 拓展:

      • 中文显示: 默认情况下,Matplotlib 可能无法正确显示中文。需要通过 plt.rcParams 设置字体。

        1
        2
        3
        4
        5
        6
        7
        8

        from matplotlib.font_manager import FontManager
        # 获取电脑上的字体库 (可选,用于查看可用字体)
        # fm = FontManager()
        # mat_fonts = set(f.name for f in fm.ttflist)
        # print(mat_fonts)

        plt.rcParams['font.sans-serif'] = ['SimHei'] # 设置中文字体,例如 'SimHei' (黑体) 或 'Songti SC' (宋体)
        plt.rcParams['axes.unicode_minus'] = False # 解决负号显示为方块的问题

      • 子图标题: 对于子图,可以使用 ax.set_title() 来设置每个子图的标题。

    • 应用场景: 任何需要清晰解释图表内容的场景,是图表自解释性的关键。


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
x = np.linspace(0, 2 * np.pi, 100)
y = np.sin(x)

plt.figure(figsize=(9, 6))
plt.plot(x, y, label="正弦函数")

# 设置x轴y轴刻度
# plt.xticks(np.arange(0, 7, (np.pi)/2))
# plt.yticks([-1, 0, 1])
plt.xticks(ticks=np.arange(0, 7, (np.pi)/ 2), labels=[0, r"$\frac{\pi}{2}$", r"${\pi}$",r"$\frac{3\pi}{2}$",r"${2\pi}$"], fontsize=18, fontweight="normal", color="darkgreen")
plt.yticks(ticks=[-1, 0, 1], labels=["最小值", 0, "最大值"], fontsize=16, ha="right", color="blue")
# 设置x轴y轴坐标轴标签的标题
plt.xlabel("角度(弧度)", fontsize=18, color="purple")
plt.ylabel("函数值", rotation=0, ha="right", fontstyle="normal", fontsize=18, color="orange")
plt.title("正弦波曲线图", fontsize=22, fontweight = "bold", color="darkblue")

plt.grid(linestyle="--", alpha=0.5)
plt.tight_layout()
plt.show()

image-20250727130110792

选择题:

  1. 要在 Matplotlib 图表中正确显示中文,通常需要修改哪个 rcParams 参数?

    A) plt.rcParams['figure.figsize']

    B) plt.rcParams['font.sans-serif']

    C) plt.rcParams['axes.grid']

    D) plt.rcParams['lines.linewidth']

答案:B,plt.rcParams['font.sans-serif'] 用于设置无衬线字体,通常用于显示中文。

  1. 以下哪个选项可以用于在 Matplotlib 刻度标签中显示数学公式,例如 alpha?

A) labels=['alpha'] B) labels=['\alpha'] C) labels=[r'$\alpha$'] D) labels=['$\alpha$']

答案:C,需要使用原始字符串 r'' 和美元符号 $$ 来包裹 LaTeX 语法。

编程题:

  1. 绘制函数 \(y=e^{−x}sin(2 \pi x)\) 在 x in [0,4] 范围内的线形图。
    • 设置图表标题为“衰减正弦波”。
    • x 轴标签为“时间 (秒)”,y 轴标签为“振幅”。
    • x 轴刻度显示为 0, 1, 2, 3, 4
    • y 轴刻度显示为 -1, 0, 1
    • 确保中文显示正常。
1
2
3
4
5
6
7
8
9
10
11
12
x = np.linspace(0, 4, 100)
y = np.exp(-x) * np.sin(2 * np.pi * x)

plt.plot(x, y)
plt.title("衰减正弦波")
plt.xlabel("时间(秒)")
plt.ylabel("振幅")
plt.xticks([0, 1, 2, 3, 4])
plt.yticks([-1, 0, 1])
# 确保中文显示正常
plt.rcParams["font.sans-serif"] = ["SimHei"]
plt.show()

image-20250727131100467

3.图例

当图表中包含多条曲线或多个数据系列时,图例(Legend)是必不可少的,它帮助读者区分和理解每个数据系列的含义。

  • plt.legend():添加图例
    • 讲解与原理: plt.legend() 用于在图表中添加图例。它会根据 plt.plot() 或其他绘图函数中设置的 label 参数来生成图例项。
    • 原理: Matplotlib 会收集所有带有 label 参数的绘图对象,并在图例框中显示这些标签及其对应的颜色/线型/点型。
    • 参数:
      • labels: 一个字符串列表,显式指定图例的标签。如果 plot 函数已经设置了 label,则无需再次指定。
      • loc: 图例的位置。可以是字符串(如 ‘upper right’, ‘lower left’, ‘center’, ‘best’ 等)或整数(1-10)。’best’ 会自动选择最佳位置。
      • ncol: 图例的列数。
      • fontsize: 图例文本的字体大小。
      • bbox_to_anchor: 一个元组 (x, y, width, height),用于将图例放置在 Axes 外部的任意位置。这在图例会遮挡数据时非常有用。
    • 拓展:
      • 自定义图例句柄: 对于更复杂的图例(例如,一个图例项代表多个绘图对象),可以使用 matplotlib.patches 创建自定义的图例句柄。
      • 图例标题: 可以通过 title 参数为图例添加标题。
    • 应用场景: 比较不同模型性能、展示不同类别数据分布、多变量时间序列图等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
x = np.linspace(0, 2 * np.pi, 100)
y_sin = np.sin(x)
y_cos = np.cos(x)
plt.figure(figsize=(9, 6))

plt.plot(x, y_sin, color="blue", label="正弦波")
plt.plot(x, y_cos, color="red", label="余弦波")

#  frameon=True显示图例边框
#   ncol = 1图例显示为1列
# facecolor="lightyellow" 图例背景颜色
# edgecolor="gray" 图例边框颜色
plt.legend(fontsize=14,
           loc="lower left",
           ncol = 1,
           title="函数类型",
           frameon=True,
           shadow=True,
           facecolor="lightyellow",
          edgecolor="gray")


plt.title("正弦波与余弦波")
plt.xlabel("X轴")
plt.ylabel("Y轴")
plt.grid(linestyle=":", alpha=0.5)
plt.show()

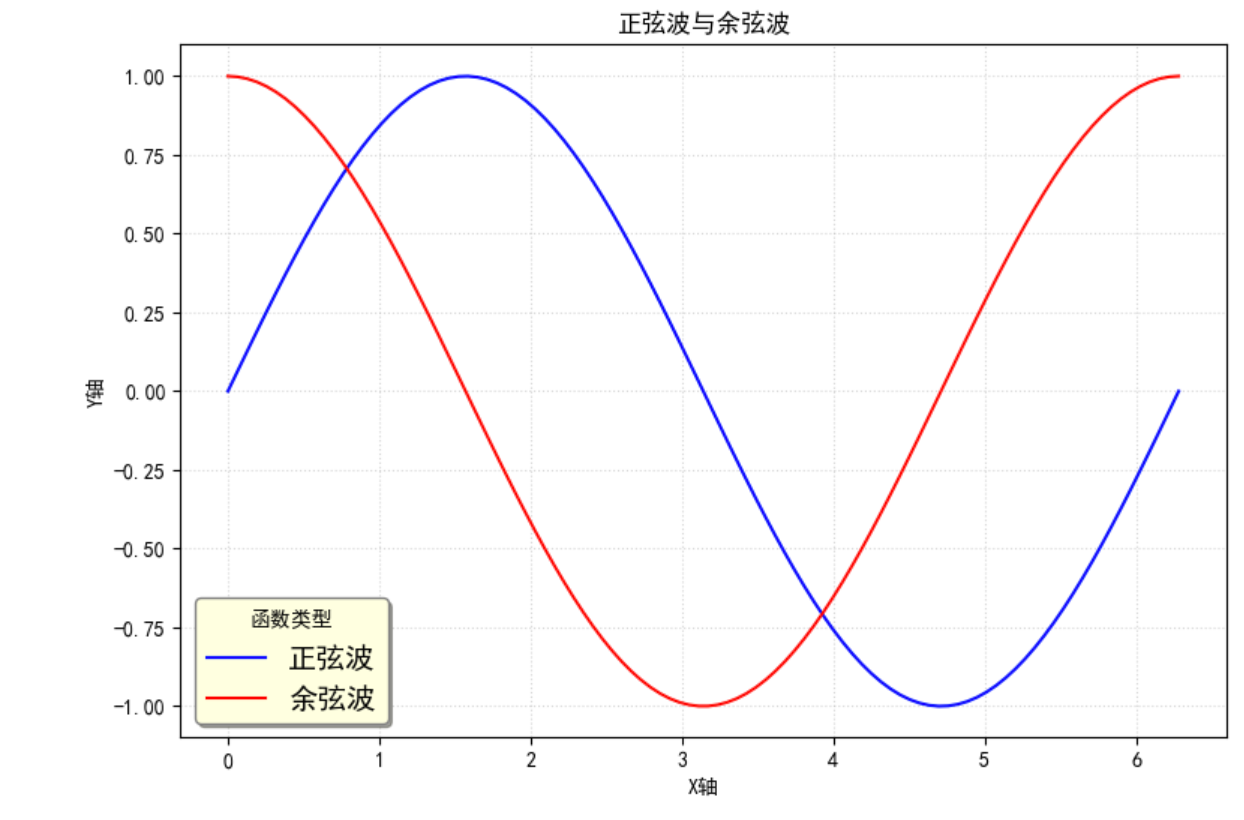

image-20250727132603483

关于参数bbox_to_anchor

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
x = np.linspace(0, 2 * np.pi, 100)
y_sin = np.sin(x)
y_cos = np.cos(x)
plt.figure(figsize=(9, 6))

plt.plot(x, y_sin, color="blue", label="正弦波")
plt.plot(x, y_cos, color="red", label="余弦波")

#  borderaxespad=0  轴与图例之间的间距
plt.legend(fontsize=14,
           loc="lower left",
           bbox_to_anchor=(0, 1.02, 0.4, 0.2),  # (x, y, width, height)相对figure的坐标
           mode="expand", # 展开图例以填充bbox_to_anchor定义的宽度
           ncol = 2,
           title="函数类型",
           borderaxespad=0)


plt.title("正弦波与余弦波")
plt.xlabel("X轴")
plt.ylabel("Y轴")
plt.grid(linestyle=":", alpha=0.5)
plt.show()

image-20250727132940486

选择题:

  1. 要在 Matplotlib 图表中为多条曲线添加图例,以下哪个参数在 plt.plot() 中是必需的?

    A) color B) linestyle C) label D) legend

    答案:C,label 参数用于为每条曲线指定图例文本。plt.legend() 会收集这些 label 来生成图例。

  2. 要将图例放置在图表的右侧中央,并且图例项横向排列成两列,应该如何设置 plt.legend() 的参数?

    A) loc='center right', ncol=2

    B) loc='right', ncol=2

    C) loc='center', bbox_to_anchor=(1.05, 0.5), ncol=2

    D) loc='right', mode='expand', ncol=2

    答案:A,其实B也对。

    其他选项:

    C:

    image-20250727133307925

    D:

    image-20250727133337784

    编程题:

    1. 绘制函数 \(y_1=sin(x)\)和\(y_2=cos(x)\)在\(x in [0,2 \pi]\) 范围内的线形图。
      • 为 \(y_1\) 曲线添加标签“正弦函数”,为 \(y_2\) 曲线添加标签“余弦函数”。
      • 将图例放置在图表的左上角。
      • 图例字体大小设置为 12。
      • 图例边框显示,并有轻微阴影。
    1
    2
    3
    4
    5
    6
    7

    x = np.linspace(0, 2 * np.pi, 100)
    y_1 = np.sin(x)
    y_2 = np.cos(x)
    plt.plot(x, y_1, label="正弦函数")
    plt.plot(x, y_2, label="余弦函数")
    plt.legend(loc="upper left", fontsize=12, frameon=True, shadow=True )
    plt.show()

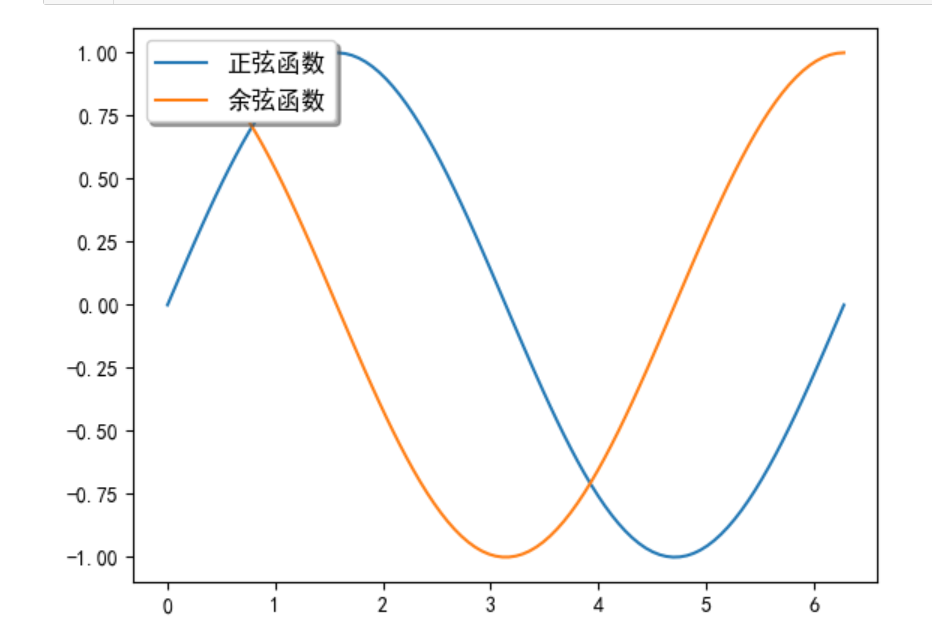

    image-20250727134354940

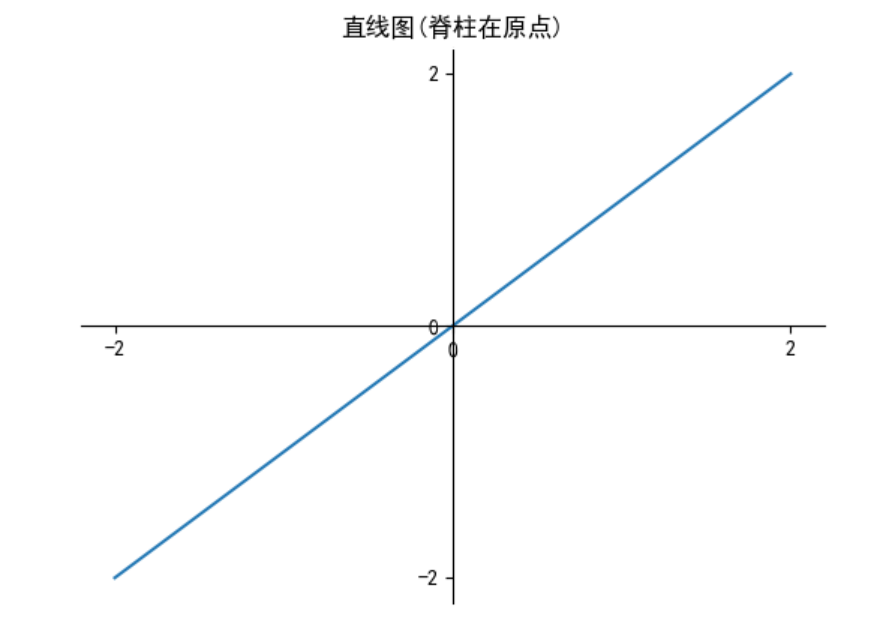

4.脊柱移动

在 Matplotlib 中,“脊柱”(Spines)指的是围绕数据区域的线,它们代表了坐标轴的边界。默认情况下,图表有四条脊柱(上、下、左、右)。通过移动或隐藏脊柱,可以创建更具艺术感或特定用途的图表。

  • plt.gca():获取当前 Axes
    • 讲解与原理: plt.gca() 是 “Get Current Axes” 的缩写。它返回当前活动的 Axes 对象。在 Matplotlib 的状态机接口(pyplot 模块)中,很多函数(如 plt.plot, plt.title)都是对当前 Axes 进行操作。但如果需要对 Axes 对象进行更精细的控制(例如,移动脊柱),就需要先获取到这个 Axes 对象。
    • 原理: Matplotlib 维护一个当前的 Figure 和 Axes 栈。plt.gca() 返回栈顶的 Axes 对象。
    • 拓展:
      • 面向对象接口: 在更复杂的绘图中,通常直接创建 Figure 和 Axes 对象(例如 fig, ax = plt.subplots()),然后直接在 ax 对象上调用方法(如 ax.plot(), ax.set_title()),这样更清晰和可控。
    • 应用场景: 需要对 Axes 级别属性进行修改时。
  • ax.spines:访问脊柱对象
    • 讲解与原理: ax.spines 是一个字典状的对象,可以通过键(’left’, ‘right’, ‘top’, ‘bottom’)访问到对应的 Spine 对象。每个 Spine 对象都有自己的属性和方法来控制其外观和位置。
    • set_color():设置脊柱颜色
      • 讲解与原理: 用于改变脊柱的颜色。设置为 ‘none’ 或 ‘white’ 可以使其不可见。
    • set_position():设置脊柱位置
      • 讲解与原理: 用于改变脊柱相对于其默认位置的偏移。
      • 参数:
        • 'outward': 将脊柱向外移动指定点数。
        • 'axes': 将脊柱放置在 Axes 坐标系中的相对位置(0.0 到 1.0)。
        • 'data': 将脊柱放置在数据坐标系中的特定值。这对于将坐标轴原点移动到 (0,0) 非常有用。
    • 原理: Spine 对象是 matplotlib.spines.Spine 类的实例,它封装了对坐标轴边界线的操作逻辑。
    • 拓展:
      • 隐藏脊柱:set_color() 设置为透明或背景色可以隐藏脊柱。
      • 自定义外观: 可以设置脊柱的线宽、线型等。
    • 应用场景: 绘制数学函数图(将坐标轴移到原点)、美化图表、创建无边框图表等。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
x = np.linspace(0, 2 * np.pi+0.001, 256) # 更多点,使得曲线更加平滑
y_1 = np.sin(x)
y_2 = np.cos(x)

plt.figure(figsize=(9, 6))
plt.plot(x, y_1, label="正弦波", color="blue", linewidth=2)
plt.plot(x, y_2, label="余弦波", color="red", linewidth=2)

plt.legend()
ax = plt.gca()

ax.spines["right"].set_color("none")
ax.spines["top"].set_color("none")

ax.spines["bottom"].set_position(("data", 0))
ax.spines["left"].set_position(("data", 0))

# 刻度线调整,不仅可以用plt.xticks或者plt.yticks,也可以用ax.set_xticks
ax.set_xticks([-np.pi, -np.pi / 2, 0,np.pi / 6, np.pi / 2, np.pi, 3 * np.pi / 2, 2 * np.pi],
              labels=[r"$-\pi$",  r"$\frac{-\pi}{2}$", 0, r"$\frac{\pi}{6}$",r"$\frac{\pi}{2}$", r"$\pi$", r"$\frac{2\pi}{2}$", r"$2\pi$"],
             fontsize=16)
ax.set_yticks([-1, -0.5, 0, 0.5, 1])
plt.show()

image-20250727151716767

选择题:

  1. 要获取当前 Matplotlib 图形中的 Axes 对象,以便对其进行更细粒度的控制,应该使用哪个函数?

    A) plt.figure() B) plt.plot() C) plt.gca() D) plt.show()

    答案:C,plt.gca() 用于获取当前活动的 Axes 对象

  2. 要将 x 轴的脊柱移动到 y 轴数据值为 0 的位置,以下哪个 set_position 参数设置是正确的?

    A) ax.spines['bottom'].set_position(('axes', 0))

    B) ax.spines['bottom'].set_position(('data', 0))

    C) ax.spines['left'].set_position(('data', 0))

    D) ax.spines['bottom'].set_position(0)

    答案:B, ('data', 0) 表示将脊柱放置在数据坐标系中 y 值为 0 的位置。

编程题:

  1. 绘制一条从 (−2,−2) 到 (2,2) 的直线。
    • 隐藏图表的顶部和右侧脊柱。
    • 将底部和左侧脊柱移动到数据原点 (0,0)。
    • 设置 x 轴和 y 轴的刻度为 -2, 0, 2
    • 添加标题“直线图 (脊柱在原点)”。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
x = np.linspace(-2, 2+0.0001, 200)
y = x
plt.plot(x, y)
# 隐藏图表的顶部和右侧脊柱。
ax = plt.gca()
ax.spines["top"].set_color("white")
ax.spines["right"].set_color("white")
# 将底部和左侧脊柱移动到数据原点 (0,0)
ax.spines["bottom"].set_position(("data", 0))
ax.spines["left"].set_position(("data", 0))
# 设置 x 轴和 y 轴的刻度为 -2, 0, 2
ax.set_xticks([-2, 0, 2])
ax.set_yticks([-2, 0, 2])
# 添加标题“直线图 (脊柱在原点)”
ax.set_title("直线图(脊柱在原点)")
plt.show()

image-20250727152301418

5.图片保存

生成高质量的图表后,通常需要将其保存为图片文件,以便在报告、演示文稿或论文中使用。Matplotlib 提供了灵活的保存功能。

  • plt.savefig():保存图形
    • 讲解与原理: plt.savefig() 用于将当前 Figure 保存到文件中。它支持多种文件格式(如 PNG, JPG, PDF, SVG 等),并提供了丰富的参数来控制输出质量和布局。
    • 原理: Matplotlib 会根据当前的 Figure 对象和其包含的 Axes 对象,将其渲染成像素或矢量图形,并写入指定的文件。
    • 参数:
      • fname: 文件名或文件路径,包括文件扩展名(如 ‘my_plot.png’, ‘report/figure1.pdf’)。
      • dpi: 每英寸点数,控制图像的分辨率。对于位图格式(如 PNG, JPG),更高的 DPI 意味着更清晰的图像。
      • facecolor, edgecolor: 控制 Figure 的背景颜色和边框颜色。
      • bbox_inches: 控制保存的区域。
        • 'tight': 自动调整图表周围的空白区域,使其尽可能紧凑,防止标签或标题被裁剪。这是最常用的设置。
        • None: 使用 Figure 的原始大小。
      • pad_inches: 当 bbox_inches='tight' 时,额外添加的边距(英寸)。
      • transparent: 是否使 Figure 背景透明。
    • 拓展:
      • 矢量图 vs. 位图:
        • 位图 (Raster Graphics):如 PNG, JPG。由像素组成,放大后会失真。适合网页和屏幕显示。
        • 矢量图 (Vector Graphics):如 PDF, SVG。由数学公式描述,放大后不会失真。适合出版物和需要高分辨率打印的场景。
      • plt.tight_layout() 在保存前调用 plt.tight_layout() 是一个好习惯,它会自动调整子图参数,使之填充整个图像区域,并避免标签重叠或被裁剪。
    • 应用场景: 将分析结果导出为图片用于报告、论文、网页展示等。
  • ax.set_facecolor():设置 Axes 背景颜色
    • 讲解与原理: ax.set_facecolor() 用于设置当前 Axes(绘图区域)的背景颜色。这与 plt.figure(facecolor=...) 不同,后者设置的是整个 Figure 的背景颜色。
    • 原理: 直接修改 Axes 对象的背景属性。
    • 拓展:
      • 可以用于突出图表中的特定区域,或与数据颜色方案协调。
    • 应用场景: 美化图表、强调数据区域。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
x = np.linspace(0, 2 * np.pi + 0.00001, 100)
y_sin = np.sin(x)
y_cos = np.cos(x)

plt.figure(figsize=(10, 7), linewidth = 4, edgecolor="lightblue")
plt.plot(x, y_sin, label = "正弦波", linewidth=2, color = "red")
plt.plot(x, y_cos, label = "余弦波", linewidth=2, color = "k")

# 获取视图
ax = plt.gca()
# 设置视图的背景颜色
ax.set_facecolor("lightgreen")

# 图例
plt.legend(fontsize = 14, loc = "lower left", ncol = 2, title="函数曲线")

plt.title("正弦波与余弦波曲线图", fontsize=18)

plt.xlabel("X轴", fontsize=14)
plt.ylabel("Y轴", fontsize=14, rotation=0, labelpad=10)
plt.grid(linestyle=":", alpha = 0.6)

plt.tight_layout()

plt.savefig("./基础练习.pdf", dpi=150, facecolor="violet", edgecolor="navy", bbox_inches="tight", pad_inches = 0.1)

plt.show()

jupyter 中:

image-20250727154621903

保存的PDF:

image-20250727154635878

选择题:

  1. 要在保存 Matplotlib 图表时,确保所有标签和标题都不会被裁剪,应该将 plt.savefig() 的哪个参数设置为 'tight'

    A) dpi B) facecolor C) bbox_inches D) transparent

    答案:C,bbox_inches='tight' 会自动调整保存区域,以包含所有图表元素。

  2. 以下哪种文件格式在保存 Matplotlib 图表时,放大后不会失真?

    A) JPEG B) PNG C) GIF D) PDF

    答案:D,PDF 是一种矢量图格式,放大后不会失真。JPEG, PNG, GIF 都是位图格式。

    • 位图 (Raster Graphics):如 PNG, JPG。由像素组成,放大后会失真。适合网页和屏幕显示。
    • 矢量图 (Vector Graphics):如 PDF, SVG。由数学公式描述,放大后不会失真。适合出版物和需要高分辨率打印的场景。

编程题:

  1. 绘制一个简单的散点图,包含 50 个随机点。
    • 设置图表标题为“随机散点图”。
    • 将 Axes 背景颜色设置为浅蓝色。
    • 将图形保存为 scatter_plot.pdf 文件,DPI 设置为 300,并确保保存完整。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
x_data = np.random.rand(50) * 10
y_data = np.random.rand(50) * 10

plt.figure(figsize=(8, 6))
plt.scatter(x_data, y_data, color="purple", s = 100, alpha = 0.7, edgecolor="black")
ax = plt.gca()
ax.set_facecolor("lightblue")
ax.set_title("随机散点图", fontsize=20)
plt.xlabel("X值", fontsize=14)
plt.ylabel("Y值", fontsize=14)
plt.grid(linestyle="--", alpha=0.6)

# 保存
plt.savefig("./scatter_plot.pdf", dpi=300, bbox_inches = "tight")
plt.show()

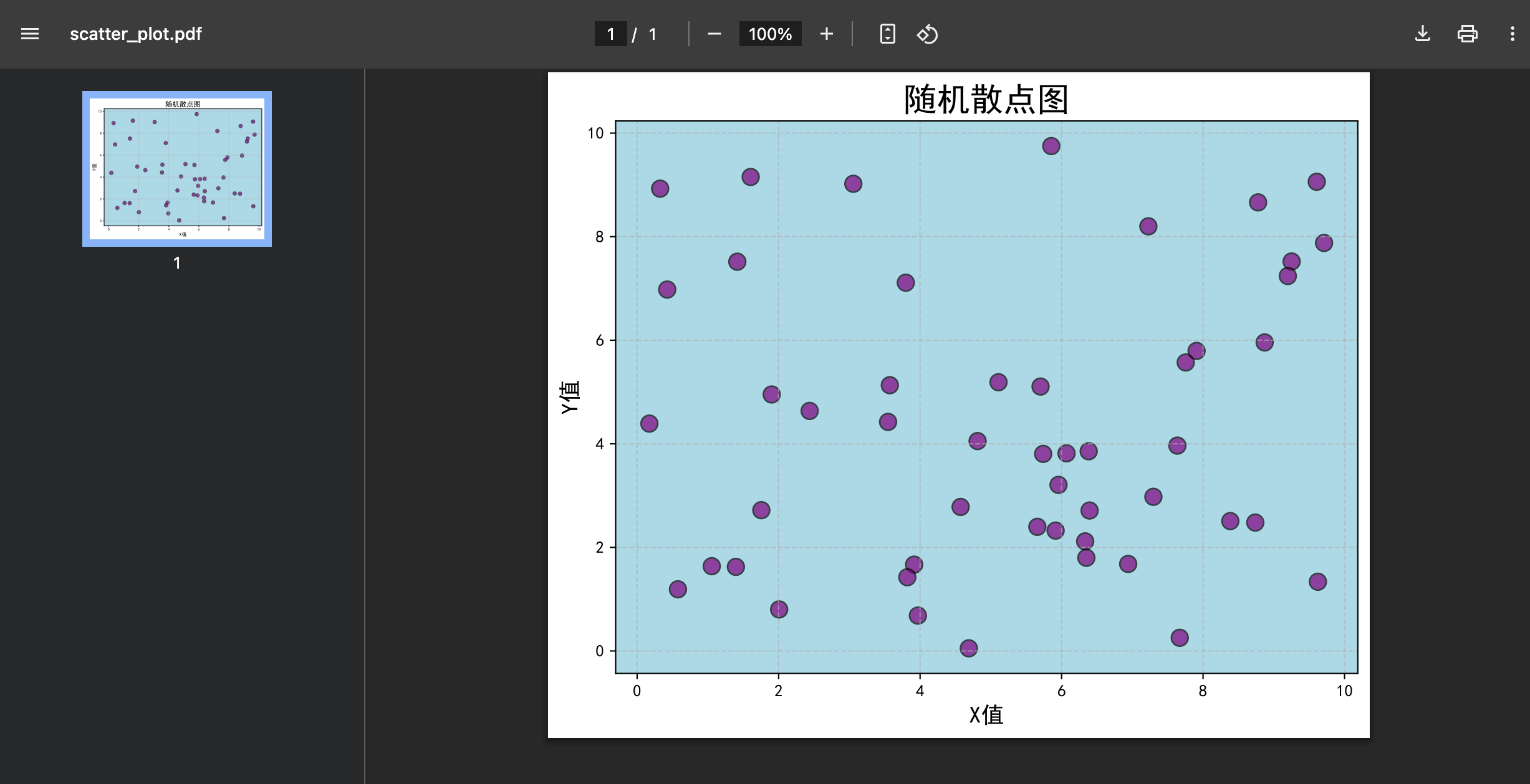

image-20250727155234050
